installation actuelle

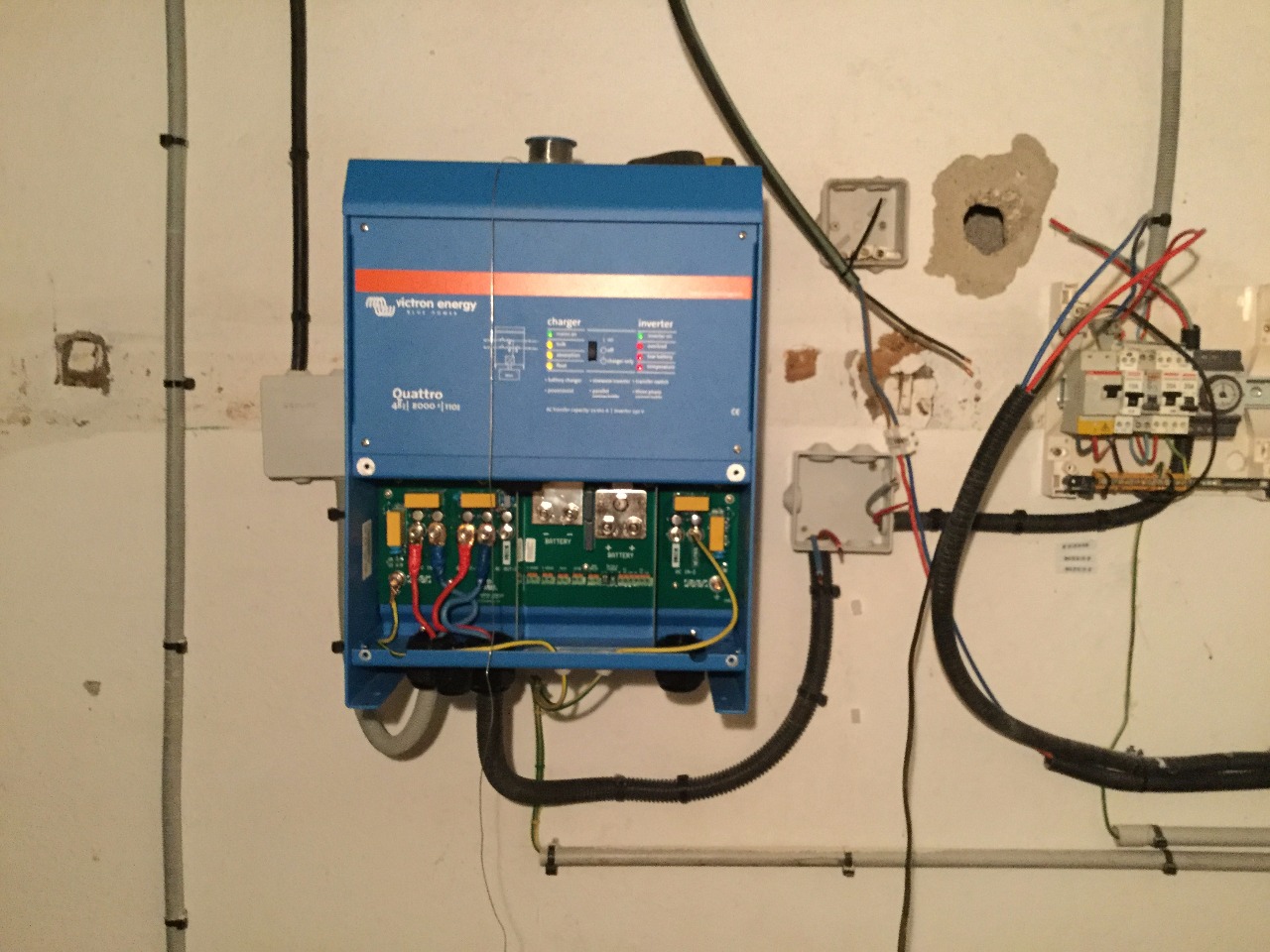

L'énergie de base est désormais passée de 12 à 48 volts. Pour celà, les 3 convertisseurs Victron (12V 2000W) ont été remplacés par 1 convertisseur Victron (48V 8000W)

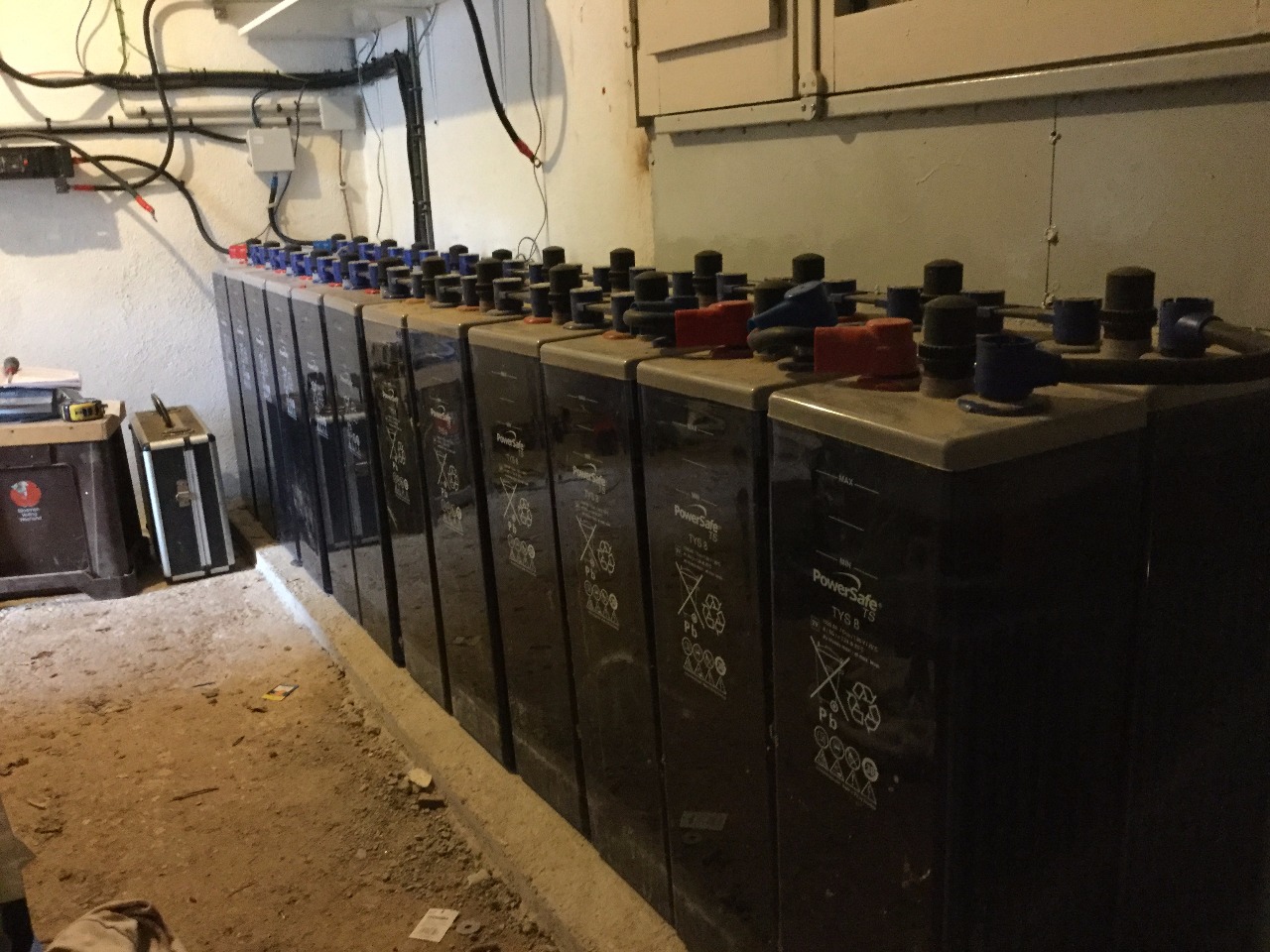

24 éléments cellulaires de 2V montés en série constituent une batterie de 48V.

 Chaque élément pèse 70KG.

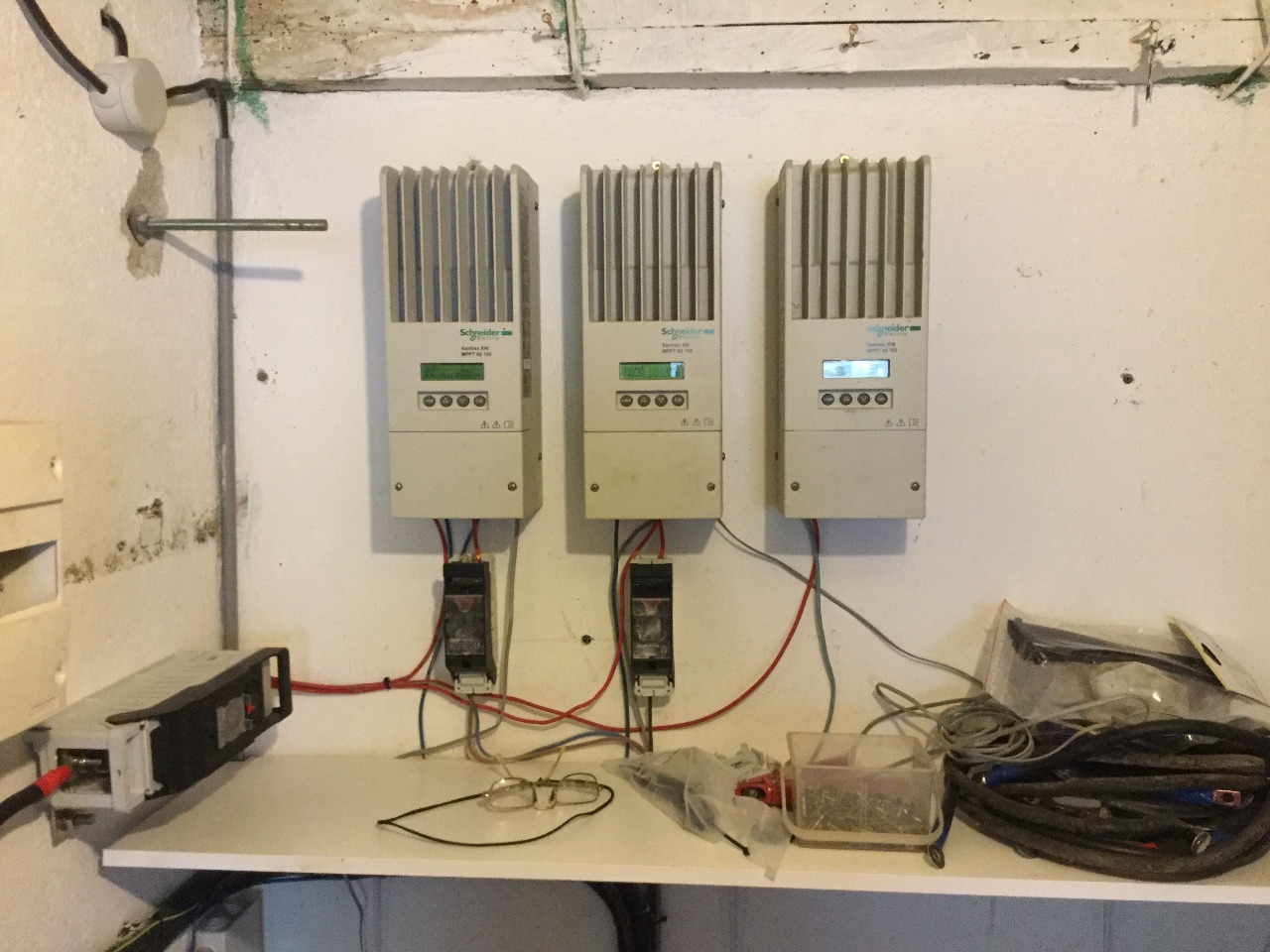

Les 3 régulateurs de charge solaire permettront, à terme d'installer 27 panneaux de 255W.

 Pour le moment, 2 régulateurs sont en service.

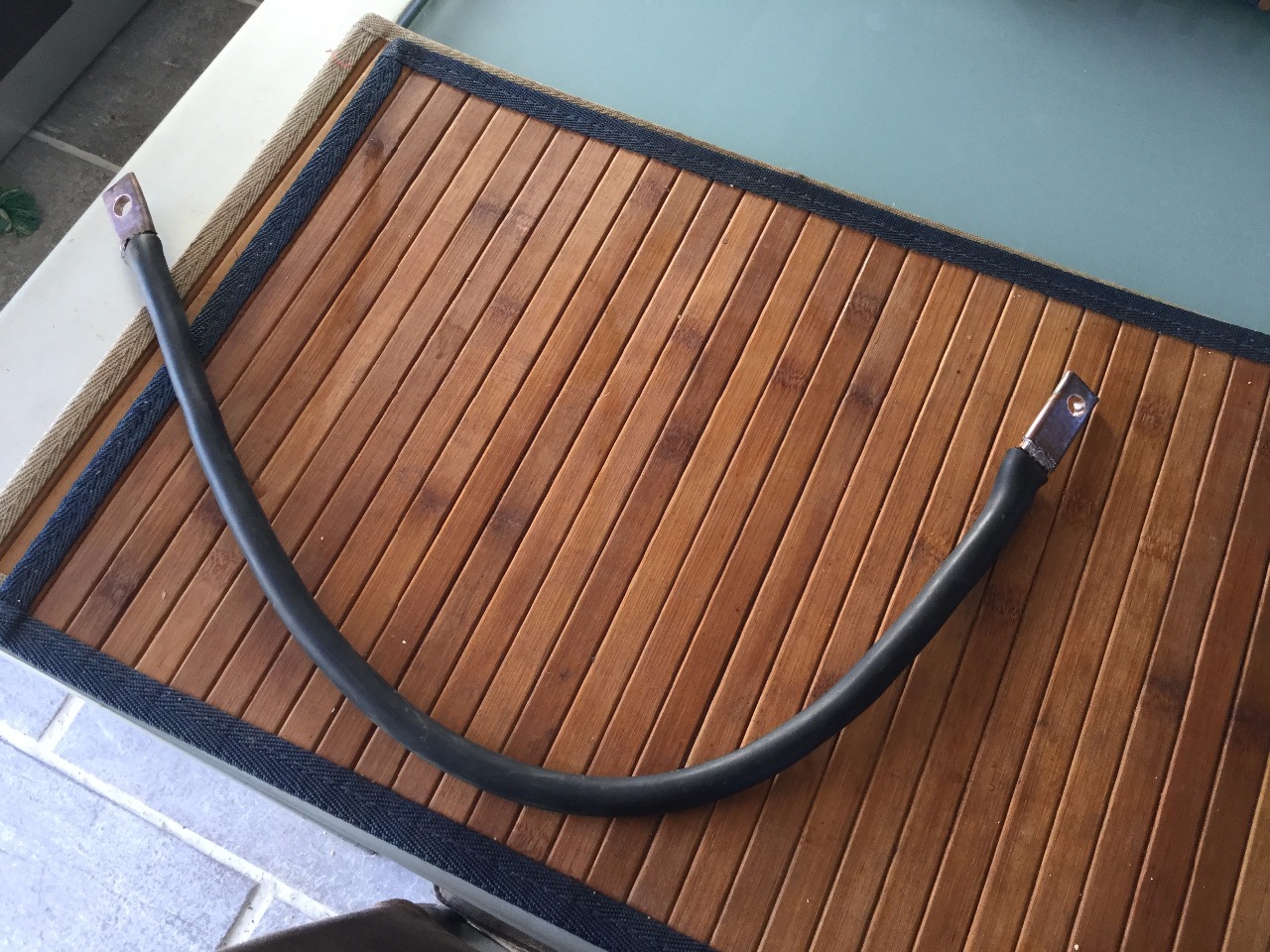

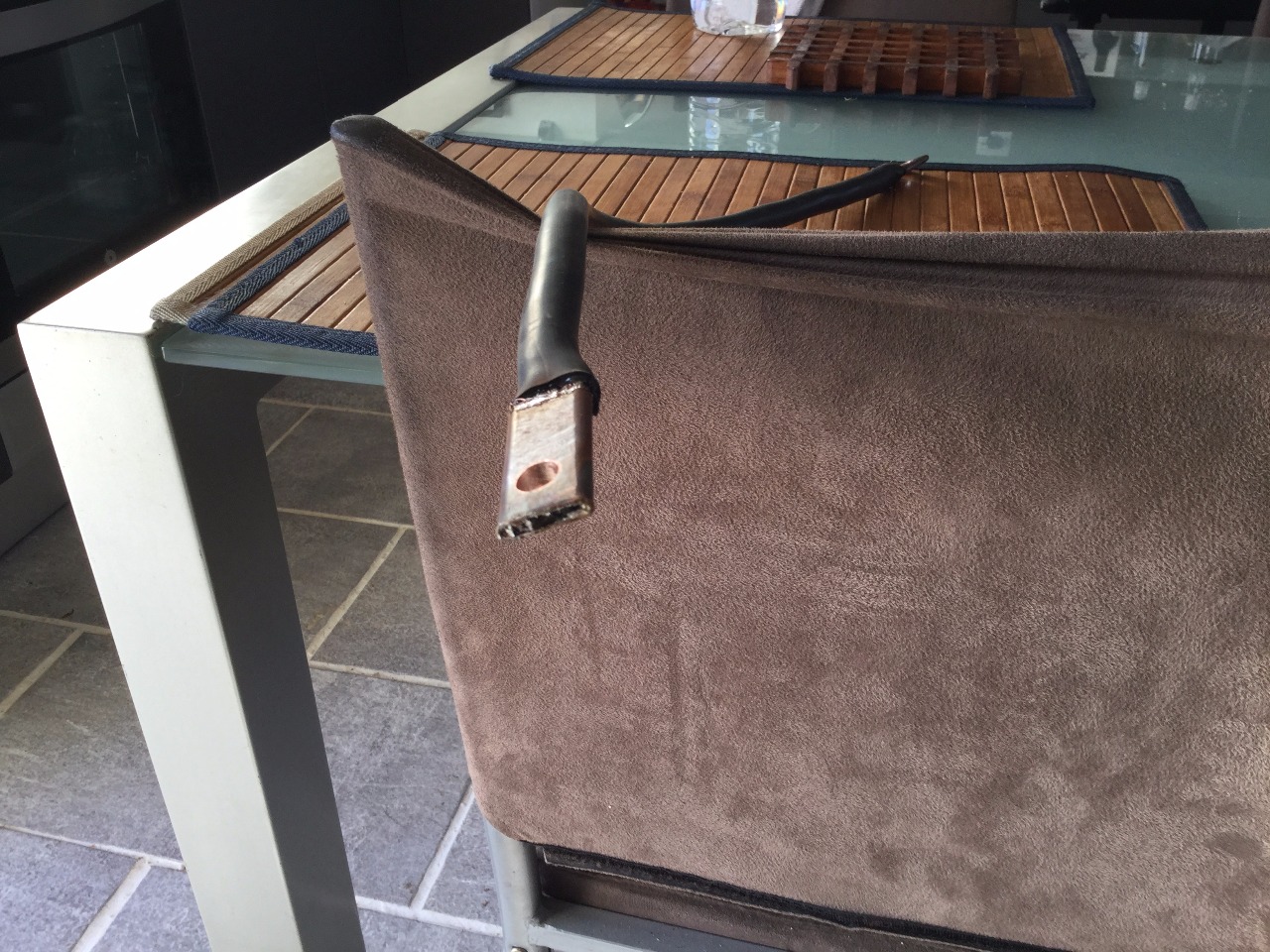

Les raccordements électriques pour la partie en 48V sont réalisée avec du câble de 50mm², les terminaux de ces câbles, à partir de cuivre recuit, soudé, maté et percé.

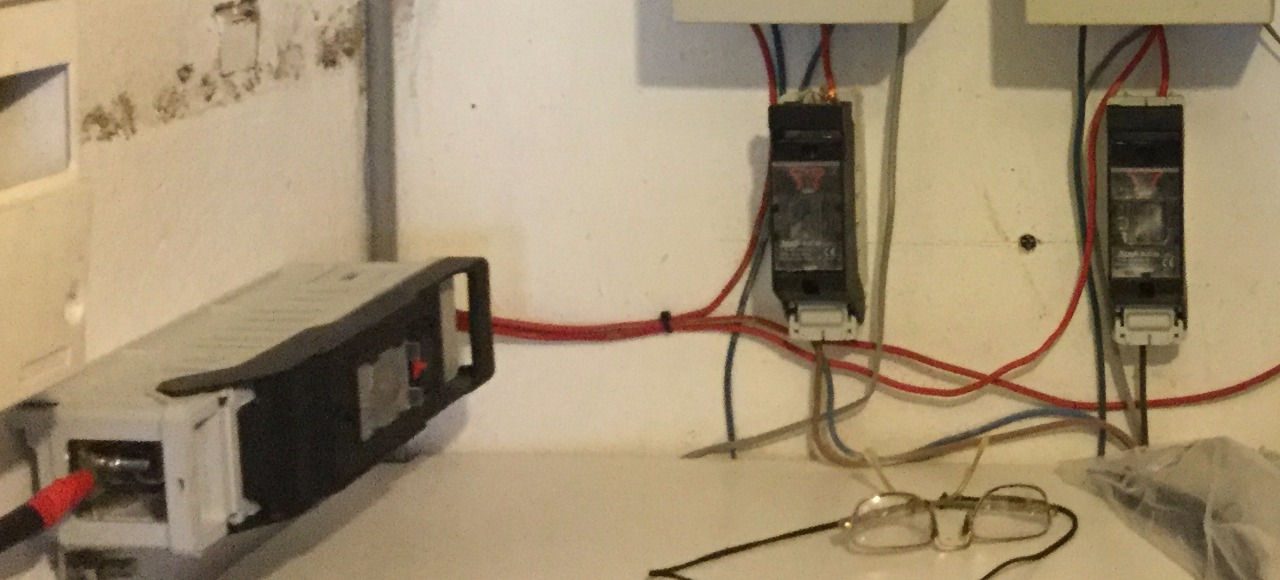

Des coupe-circuits permettent de déconnecter tout ou partie du réseau pour intervenir sans risque de surtension.

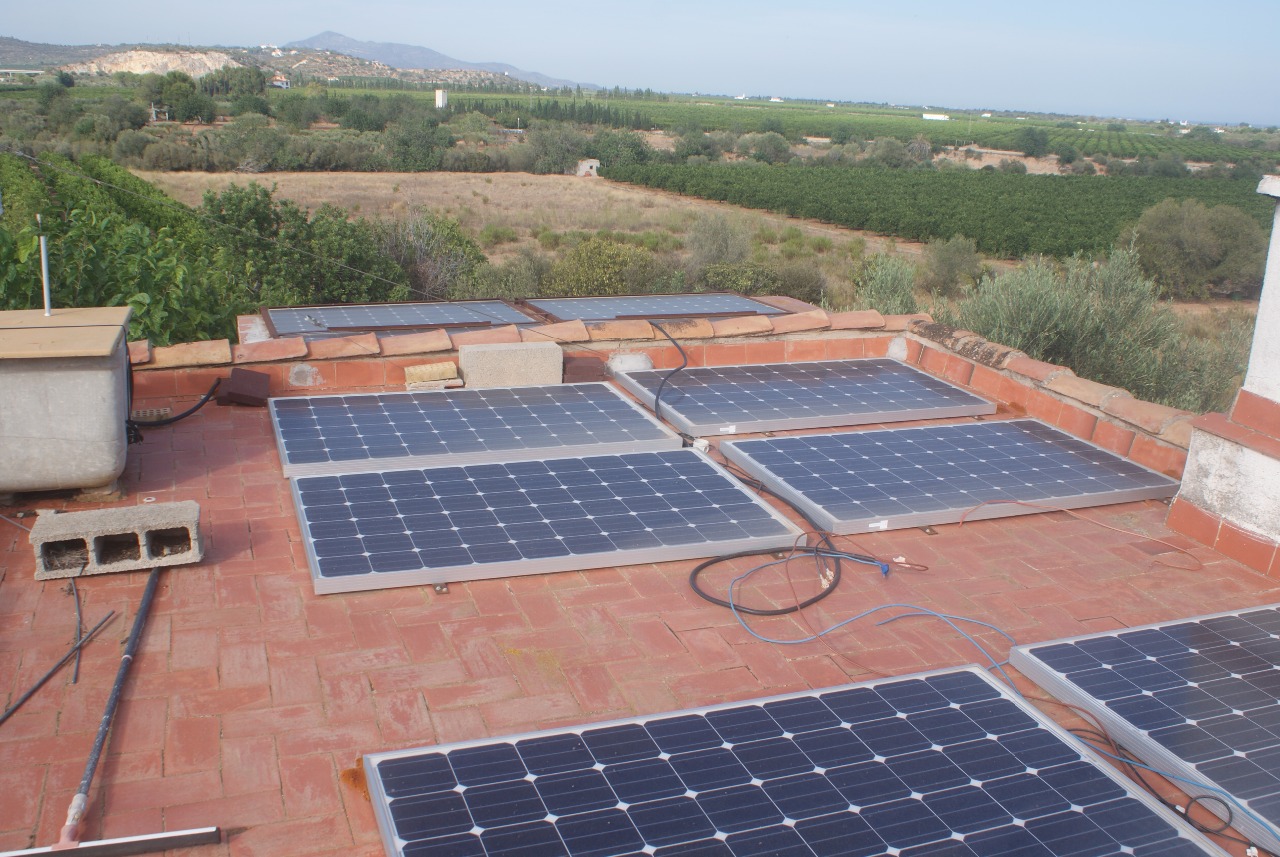

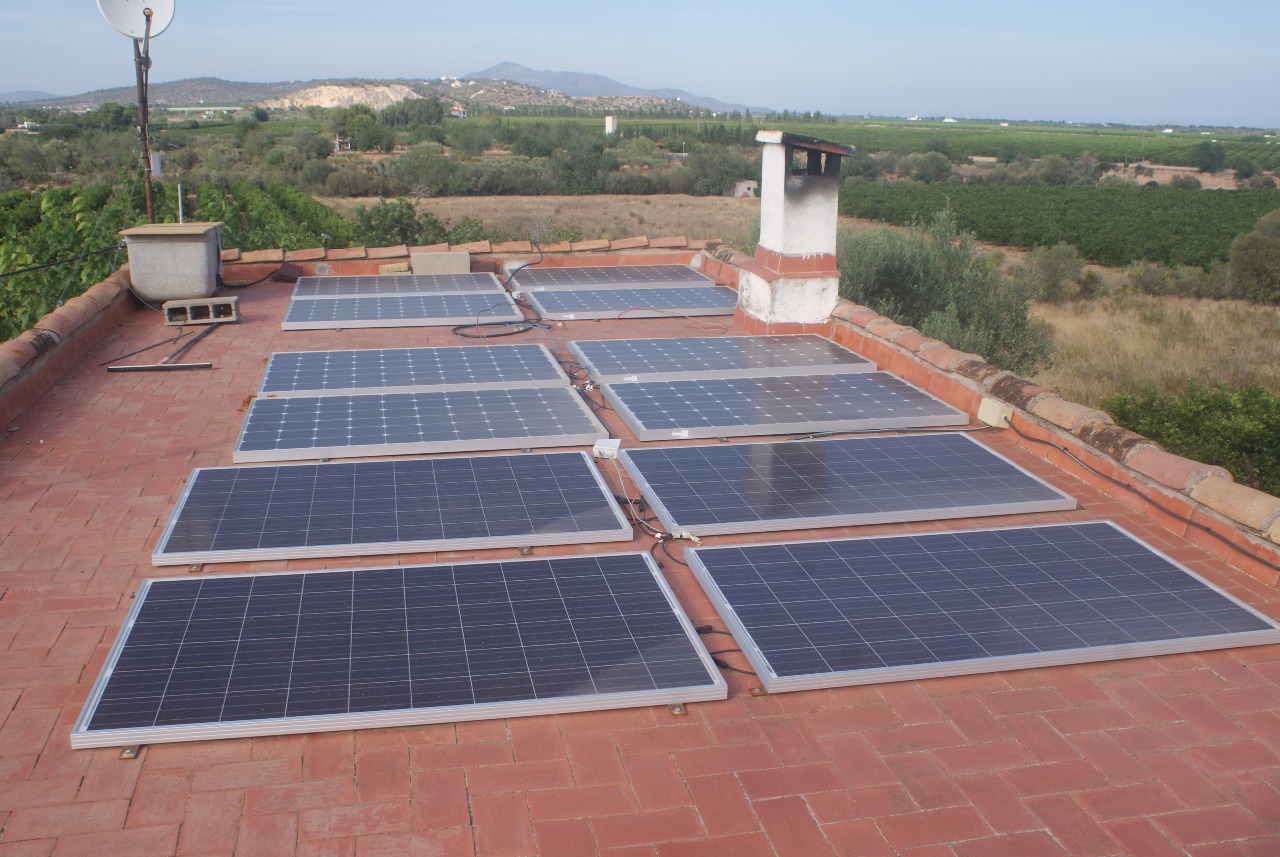

Le tout est donc pour le moment, alimenté par 16 panneaux solaires.

Prochainement, je les inclinerai légèrement afin d'éviter le lavage systématique après chaque pluie (à peu près 10%)

Il est évident qu'en inclinant ces panneaux de 30°, je pourrais augmenter leur productivité d'environ 20%. Le calcul est vite fait: en ajoutant 3 panneaux pour un montant de 800€ je disposerais de 20% supplémentaires, les structures pour 30°, avec le vent régulièrement aux alentours de 100km/h, me couteraient bien plus cher.

Cette installation est suffisante pour le moment. Pour preuve; au moment où j'écris cet article, il fait très chaud et en même temps fonctionnent:

2 climatiseurs, 1 réfrigérateur, 1 congélateur, 1 pompe de filtration piscine, l'éclairage, les chargeurs, etc...
